| Gestionnaire de CO2 V6.1 |
|
- L’unité affiche la concentration de CO2 jusqu’a 5000 PPM. (parties par million)
- Contrôle la concentration de CO2 de jour en activant le diffuseur de gaz en bouteille ou le brûleur au besoin. L’usager choisi la
concentration et le différentiel ou le nombre de PPM sous la concentration choisie auquel le générateur de CO2 sera activée.
L’unité vous est livrée à 1400 PPM et 50 PPM de différentiel. Active le générateur lorsque la concentration atteint 1350 PPM (1400-
50) et l’éteint à 1400 PPM. - Le Gestionnaire de CO2 Ultimate V6.1 est le seul à vous offrir deux algorithmes distincts pour contrôler le niveau de CO2 de jour
automatiquement. Un premier pour l’injection de gaz CO2 en bouteille, pour les brûleurs avec pilote constamment allumer et pour les
brûleurs avec ignition de type piezo. Un deuxième specialement pour les brûleurs avec valve Honeywell et pilote intermittent
électronique. - L’algorithme pour l’injection de gaz en bouteille calcule la quantité de CO2 requise afin de maintenir le niveau choisi aux deux
minutes et active le diffuseur. Une précision étonnante est ainsi possible, souvent à 10 ppm près du niveau choisi. Les courtes
périodes d’injection aident à prévenir le gel du diffuseur. - L’algorithme pour brûleurs avec valve Honeywell calcule la quantité de CO2 requise afin de maintenir le niveau choisi aux dix minutes
et active le bruleur. Le différentiel sera ce que la salle de culture consomme en dix minutes. En maintenant le nombre d’injections à
cinq maximum par heure, le contrôle à gaz et le pilote électronique devraient durer plusieurs années. - Contrôle la concentration de CO2 de nuit en activant la turbine d’extraction au besoin. L’usager choisi la concentration maximum et
le différentiel. L’unité vous est livrée à 600 PPM et 20 PPM de différentiel, ce qui activera la turbine d’extraction lorsque la niveau
excédera 600 PPM, et s’arrêtera lorsque le niveau atteindra 580 PPM. - Arrêt automatique avec signalement visuel advenant que la température de la salle de culture excède 105F/40.5C. Redémarrage
automatique lorsque la température atteint 95F/35C ou moins. - Arrêt automatique et signalement visuel afin de préserver l’équipement lorsqu’en panne de gaz. Appuyez sur la touche Enter pour

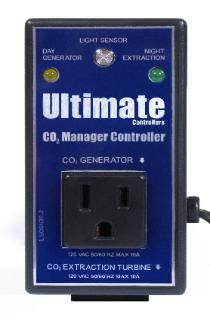

redémarrer. - Le contrôleur supporte un brûleur ou diffuseur et un ventilateur de 12” avec un maximum de 250 watts pour chaque appareil.
- Le contrôleur est muni d’une photocellule (capteur de lumière) qui établie la fonction jour ou nuit de l’appareil. Toujours synchronisé
à votre éclairage. - La fiche de contrôle se branche avec votre systeme d'extraction, s'il y a lieu, et suspend automatiquement l’enrichissement en CO2
durant les périodes d’extraction. - Certifié conforme aux normes CSA/ACNOR, CEC et NEC pour votre sécurité.

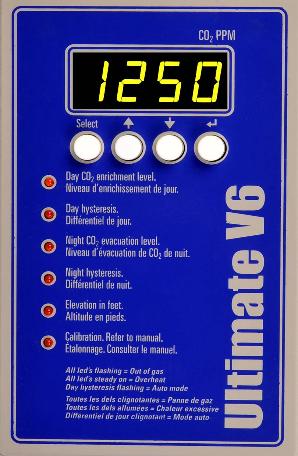

Comment changer le niveau d’enrichissement de jour
Appuyez et relâchez la touche Select jusqu'à ce que le del rouge correspondant au Niveau d’enrichissement de jour soit allumé. L’afficheur
indique le niveau en mémoire. Appuyez sur la touche plus ou moins pour changer le niveau. Appuyez sur la touche Enter pour enregistrer
le changement et remettre l’appareil en fonction.
Comment changer le différentiel de jour
Comment sélectionner le mode auto
Appuyez et relâchez la touche Select jusqu‘à ce que le del rouge correspondant au Différentiel de jour soit allumé. L’afficheur indique le
différentiel en mémoire ou Auto. Appuyez sur la touche plus ou moins pour sélectionner un nouveau différentiel entre 10 PPM et 400 PPM
ou le mode Auto. Appuyez sur la touche Enter pour enregistrer le nouveau différentiel et remettre l’appareil en fonction.
Comment changer le niveau d’évacuation de nuit
Appuyez et relâchez la touche Select jusqu'à ce que le del rouge correspondant au Niveau d’évacuation de CO2 de nuit soit allumé.
L’afficheur indique le niveau en mémoire. Appuyez sur la touche plus ou moins pour changer le niveau. Appuyez sur la touche Enter pour
enregistrer le changement et remettre l’appareil en fonction.
Comment changer le différentiel de nuit
Appuyez et relâchez la touche Select jusqu'à ce que le del rouge correspondant au Différentiel de nuit soit allumé. L’afficheur indique le
différentiel en mémoire. Appuyez sur la touche plus ou moins pour sélectionner un nouveau différentiel entre 10 PPM et 400 PPM. Appuyez
sur la touche Enter pour enregistrer le nouveau différentiel de nuit et remettre l’appareil en fonction.
Comment enregistrer l’altitude
L’unité vous est livrée calibrée pour un usage au niveau de la mer. Si vous utilisez l’appareil à plus haute altitude vous pouvez inscrire
votre altitude entre 100 et 9,900 pieds afin de corriger la lecture automatiquement. Appuyez et relâchez la touche Select jusqu'à ce que le
del rouge correspondant à Altitude en pieds soit allumé. L’afficheur indique l’altitude présentement en mémoire. Appuyez sur la touche plus
ou moins pour sélectionner une nouvelle altitude entre 100 et 9,900 pieds. Appuyez sur la touche Enter pour enregistrer la nouvelle
altitude et remettre l’appareil en fonction.
Comment calibrer l’appareil
L’unité vous est livrée calibrée en usine et ne devrait pas avoir besoin d’être corrigée avant plusieurs années. Vous pouvez cependant
vous servir de l’air extérieur afin de vérifier la précision de l’appareil. Apportez l’appareil a l’extérieur à l’ombre et seulement lorsque la
température est autour de 25°C/77°F. Laissez l’appareil fonctionner au moins 10 minutes, jusqu'à ce que la concentration affichée
demeure stable. Si la lecture est autour de 350 a 450 PPM, vous n’avez aucune correction à apporter. Si la concentration indiquée est plus
basse ou plus élevée, appuyez et relâchez la touche Select jusqu'à ce que le del rouge correspondant à Étalonnage soit allumé. Ne pas
expirer sur l’appareil durant cet ajustement. Appuyez sur la touche plus ou moins pour afficher 400 PPM. Appuyez sur la touche Enter
pendant 5 secondes afin d’enregistrer le changement et remettre l’appareil en fonction.
Comment choisir l'algorithme apprpriee pour votre systeme d'enrichissement
Appuyez sur les touches plus et moins simultanément jusqu'à ce que CO2 ou burn soient affichés à l’écran. Relâchez les touches. L’écran
affiche le mode présentement en mémoire. Appuyez sur la touche plus ou moins pour sélectionner l'algoritme qui correspond à votre
système d’enrichissement. Sélectionner CO2 pour les systèmes à injection de gaz CO2 en bouteille, les brûleurs avec pilote toujours
allumé et pour les brûleurs avec ignition de type piezo. Sélectionner burn pour les brûleurs avec valve Honeywell et pilote intermittent
électronique. Appuyez sur la touche Enter afin d’enregistrer votre sélection et remettre l’appareil en fonction.
Comment réinitialiser (reset) le mode Auto
Appuyez sur les touches plus et moins simultanément jusqu'à ce que CO2 ou burn soient affichés à l’écran. Relâchez les touches. Appuyez
sur la touche Enter pour remettre l’appareil en fonction.
Service XPRESS
Votre Gestionnaire de CO2 V6 a été conçu afin de vous procurer plusieurs années de service fiable. Si toutefois l’appareil nécessitait une
réparation, veuillez retourner l’appareil au point de vente ou contactez-nous afin de recevoir des instructions pour nous expédier l’appareil.
L’appareil réparé est généralement retourné par Post Canada ou service de courrier dans les 24 à 48 heures suivant la réception.
Comment les organismes obtient leur énergie et le role du CO2
Tout organisme a besoin d’énergie pour survivre. Les organismes à photosynthèse, telles les plantes, peuvent capter l’énergie sous forme
de lumière et l’utiliser afin de convertir le CO2 et l’eau en matière organique (sucre) qui peut à la fois servir de source alimentaire et
énergétique. Ces organismes sont connus comme des autotrophes ou auto-nourrissants. Afin de soutenir leur propre métabolisme, les
autotrophes doivent décomposer cette matière organique afin d’y relâcher l’énergie qu’elle contient. Ce processus se nomme la respiration
et il se produit en tout temps dans chaque cellule de chaque organisme. Le processus de photosynthèse est le contraire de la respiration,
absorbant l’énergie de la lumière et s’en servant pour convertir le CO2 et l’eau en matière organique, tels les sucres. La respiration

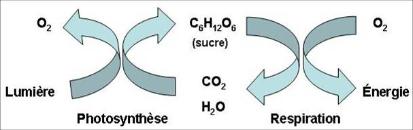

décompose ces sucres afin d’en relâcher l’énergie qu’ils contiennent. Ces processus sont illustrés ici-bas.
L’énergie de la lumière est absorbée par la photosynthèse et augmente la biomasse au fur et à mesure que le CO2 est absorbé. L’énergie
est perdue sous forme de chaleur produite par la respiration, et la biomasse est réduite au fur et à mesure que le CO2 est relâché. Aussi
longtemps que l’absorption de CO2 par la photosynthèse est plus grande que la perte de CO2 lors de la respiration, la plante continuera
de croître. C’est le concept de la production primaire nette. Les plantes font la photosynthèse en présence de lumière. Les plantes
respirent en tout temps, nuit et jour. Conséquemment, les plantes doivent produire suffisamment de biomasse pour s’alimenter et pour
assurer la croissance de jour.
Les choses se compliquent un peu quand vous considérez le concept de la biosynthèse. Les sucres que produisent les plantes lors de la
photosynthèse sont utilisés comme matière de base dans les réactions d’enzyme qui produisent des composites plus complexes, tels les
glucides (amidon et cellulose), protéines, lipides et les acides complexes. Toutes ces réactions d’enzymes requièrent de l’énergie sous
forme de ATP, qui est produite par les mitochondries de la plante lors de la respiration. Toutes ces matières chimiques qui sont produites
et maintenues par la biosynthèse représentent la biomasse de la plante. Seulement 10% est retenu, 90% est perdu lors de la respiration. Il
est donc important de procurer à la plante les conditions idéales à la photosynthèse et à la respiration. Plusieurs facteurs sont à
considérer. La photosynthèse requiert de la lumière, du CO2 et de l’eau. Un niveau élevé de CO2 augmentera de façon substantielle la
biomasse, pourvu qu’il y ait suffisamment de lumière et d’eau. La température et l’humidité affectent aussi la photosynthèse. La
photosynthèse est à son maximum à 25oC avec 70%HR. Si trop chaudes, les cellules de garde se dégonflent et bloquent l’accès aux
stomates pour empêcher la perte excessive d’eau par la transpiration. La respiration de nuit peut être inhibée par une concentration
élevée en CO2 qui causera aussi un dégonflement des cellules de garde, bloquant ainsi les stomates et l’échange de gaz. La nuit, il est
donc très important de maintenir le niveau de CO2 sous 1000ppm et de préférence sous 600ppm afin de promouvoir une respiration de
nuit idéale. Il est commun de constater des niveaux de CO2 de nuit atteignant 1500ppm ou plus dans les salles de culture hermétiques non
ventilées. Les plantes, comme les humains, produisent du CO2 par la respiration. Les plantes dont la respiration de nuit aura été inhibée
par une concentration élevée de CO2 auront les feuilles molles et tombantes au lever du jour. Il est donc important d’extraire l’excès de
CO2 la nuit afin de maintenir la concentration sous les 600ppm.
